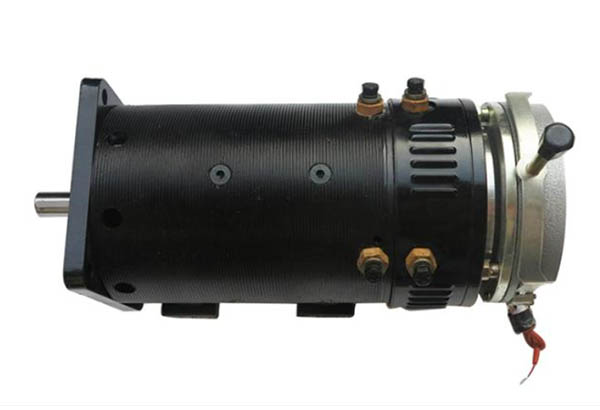

Elektrikli forklift mühərrikinin quruluşu daxili yanma forkliftindən daha sadədir.Şəkildə 1DC tipli 1t düz çəngəl balanslı ağır elektrik forklift mühərriki göstərilir.
Elektrikli forklift mühərrikinin əsas konstruksiyası aşağıdakı komponentlərdən ibarətdir:
1.Enerji bloku: batareya paketi.Standart batareya gərginliyi 24, 30, 48 və 72V-dir.
2.Çərçivə: polad və poladla qaynaqlanmış forkliftin çərçivəsidir.Forkliftin demək olar ki, bütün hissələri çərçivəyə quraşdırılmışdır.Əməliyyat zamanı müxtəlif yüklərə məruz qalır, buna görə də kifayət qədər gücə və sərtliyə malik olmalıdır.
3. Transmissiya: Mühərrikin gücü forkliftin təkərinə ötürülür.
4. Sükan sistemi: forkliftin hərəkət istiqamətinə nəzarət edin.
5. Əyləc sistemi: forklift sürücüsünü yavaşlatın və dayandırın.
6. Mühərrik və elektrik sistemi: Elektrik sistemi forkliftin işə salınması, dayandırılması, geriyə dönməsi və sürətinin tənzimlənməsinə, yağ pompasının mühərrikinə və ya hidravlik təzyiqə nail olmaq üçün müxtəlif komponentlər vasitəsilə motoru idarə edir.

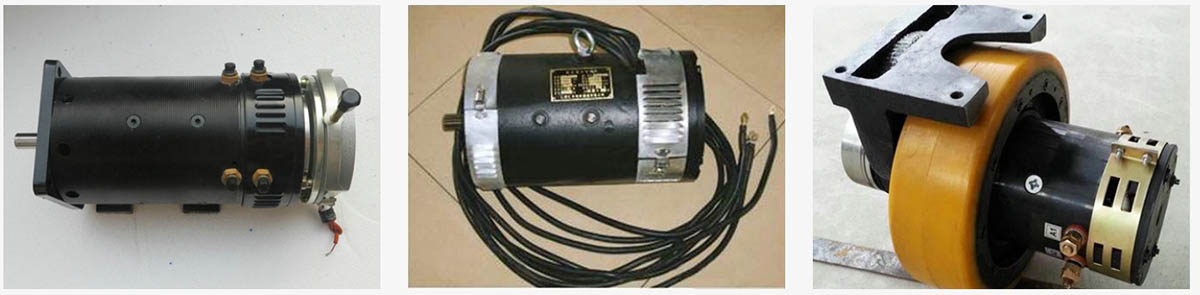

XINDADC MOTOR KATALOQU | ||
Nominal güc | Maddə No. | Məhsul şəkli |
| Elektrikli Forklift Avtomobil Motoru | |
| DC dartma elektrik mühərriki |
|
7KVt | DC Dartma Elektrik Mühərriki Model 242ZDC 242ZD706H15 |
|
5KW | DC Dartma Elektrik Mühərriki Model 192ZDC 192ZD525H9 |
|
4KVt | DC Dartma Elektrik Mühərriki Model 170ZDC 170ZD402H2A3 |
|

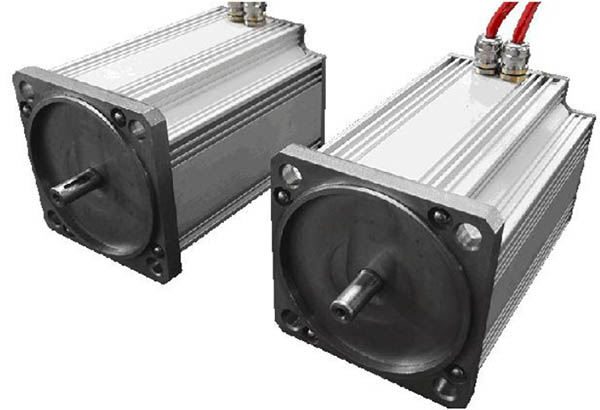

| Elektrikli Avtomobil üçün DC MOTOR |
|
| Elektrikli Forklift Elektrik Motoru |
|
| Elektrikli Forklift Elektrik Motoru |
XINDA DC Motor Series Spesifikasiya Vərəqi | ||||||||
Nominal Gücü (KW) | 3 | 4 | 4.5 | 5 | 6 | 7 | 7.5 | 10 |
Batareya gərginliyi (VDC) | 48/60/72 | 72 | 96/144 | |||||
Həddindən artıq yükləmə çoxluğu | 2.5 | |||||||
Nominal cərəyan (A) | 73/58,4/48,7 | 96,8/77,5/64,5 | 109/87,2/72,7 | 118/94,7/78,9 | 138.9/111/92.5 | 108 | 116 | 116/77 |
Nominal fırlanma anı (NM) | 10.2 | 13.6 | 15.3 | 17 | 20.5 | 23.9 | 25.6 | 34 |
Nominal Sürət (RPM) | 2800 | |||||||
Pik Sürət (RPM) | 4500 | |||||||
İş sistemi | S2:60 dəq | |||||||
İzolyasiya səviyyəsi | H | |||||||
Soyutma üsulu | təbii soyutma/hava soyutma | |||||||
Səmərəlilik (100% YÜKLƏMƏ) | 85 | 86 | 86 | 88 | 88 | 88 | 90 | 90 |
Qoruma səviyyəsi | IP23 (IP44) | |||||||
Ərizə | aşağı sürətli sərnişin / logistik vasitə / golf maşını / görməli yerləri gəzdirən avtomobil / polis furqonu / yük maşını / yük maşını və s. |
